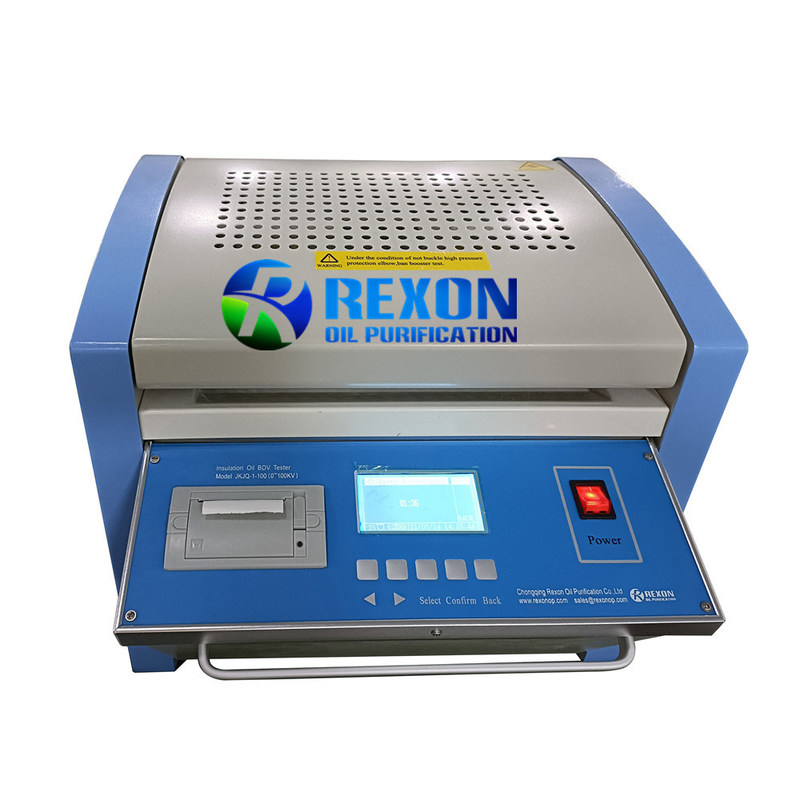

Testeur BDV automatique de résistance diélectrique à l'huile d'isolation 100KV

Définition

De nombreux systèmes électriques, systèmes ferroviaires, usines pétrochimiques de grande envergure et entreprises ont beaucoup d'équipements électriques dont l'isolation interne est principalement de type d'isolation remplie d'huile, et donc,L'essai de résistance diélectrique de l'huile isolante est courant et nécessaire.

Pour répondre aux besoins du marché, nous avons développé et produit une série de testeurs de résistance diélectrique à l'huile isolante selon la norme nationale GB/T507-2002, la norme industrielle DL429.9-91 et la dernière norme de l'industrie de l'électricité DL/T846Cet instrument, en utilisant un micro-ordinateur à puce unique comme noyau, peut fonctionner en pleine automatisation avec une grande précision.améliorer considérablement l'efficacité du travail et réduire l'intensité du travail des travailleurs.

Caractéristiques

1. Avec un microprocesseur, effectuer automatiquement le test de tension de résistance pour la circulation d'huile avec une plage de 0 à 100 KV (y compris le renforcement, l'entretien, le mélange, le stationnement, le calcul,l'impression et autres opérations).
2- Affichage par grand écran LCD et prompt par menu anglais.
3L'appareil effectue automatiquement le test de résistance à la tension sur une tasse d'huile d'échantillon après simple réglage par l'opérateur.La valeur de tension de rupture de 1 à 6 fois et les temps récurrents seront automatiquement enregistrésAprès l'essai, l'imprimante thermique imprime chaque valeur de tension de panne et la valeur moyenne.
4Il peut enregistrer 100 résultats testés et afficher la température et l'humidité ambiantes actuelles.
5. Adoptez un micro-ordinateur à puce unique pour augmenter la tension à une vitesse uniforme. La tension est précise à 50 Hz, assurant le contrôle facile de l'ensemble du processus.
6. Équipé de surtension, de sur courant et de protection de limite pour assurer la sécurité des opérateurs.
7. avec la fonction d'affichage de la température mesurée et de l'horloge du système.
8- Communiquer avec l'ordinateur avec une interface RS232 standard.

Paramètres techniques

1Voltage de sortie: 0 ̊100 KV (facultatif)
2Taux de distorsion de tension: < 3%
3- Vitesse d'augmentation de tension: 0,5 à 5 KV/s (réglable)
4Temps de stationnement: 15 min (réglable)
5. Intervalle de renforcement: 5 min (réglable)
6. Fréquence d'augmentation: 1 9 fois ((s) (facultatif)
7Capacité de renforcement: 1,5 KVA
8.Précision de mesure: ± 3%
9Voltage d'alimentation: AC220V ± 10%, 50 Hz ± 1 Hz
10Puissance: 200 W
11.Température applicable: 0°C à 45°C
12.Humidité applicable: < 75% RH
13. Dimension globale: 465 × 385 × 425 mm
