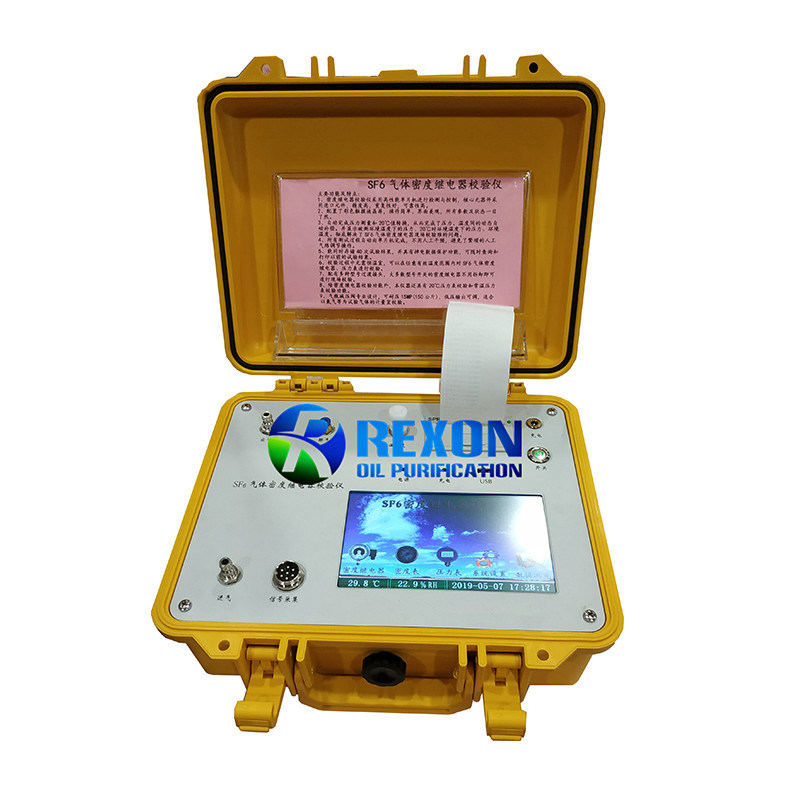

Testeur d'étalonnage par relais de densité SF6

Définition

Le relais de densité de gaz SF6 est un composant important utilisé pour surveiller la variation de la densité de gaz SF6 dans le corps de l'interrupteur SF6 pendant le fonctionnement.En raison de l'action peu fréquente du relais de densité gazeuse SF6 en fonctionnement sur le terrain, il a souvent une action inflexible, un contact médiocre et d'autres phénomènes après une période de temps, et certains montrent également que la performance de compensation de température du relais de densité s'aggrave,changement soudain de la température ambiante conduit souvent à un dysfonctionnement du relais de densité SF6Par conséquent, le code d'essai préventif DL/T596-1996 pour les équipements de puissance stipule que chaque utilisateur de commutateur SF6 doit régulièrement calibrer le relais de densité gazeuse SF6.Le calibrateur de relais de densité RNSFJ SF6 est développé selon DL / t259-2012: Spécification d'étalonnage pour relais de densité SF6 émise par l'Administration nationale de l'énergie.

Ce testeur utilise un écran tactile LCD couleur de 7,0 pouces pour l'interaction homme-ordinateur, ce qui le rend plus pratique à utiliser.Une batterie au lithium rechargeable de grande capacité offre une longue durée de veille. Équipé d'une interface USB standard, les données historiques peuvent être exportées vers une clé USB via l'interface.
En plus de l'étalonnage des relais de densité SF6, cet instrument a également pour fonction d'étalonnage des jauges de pression et des jauges de densité.L'instrument peut détecter automatiquement des conditions anormales pendant le processus de mesure. Si des fuites de tuyaux, des fuites d'air ou une pression d'air insuffisante à l'entrée et à la sortie se produisent, l'instrument s'arrête automatiquement et un avertissement apparaît.
Dans un récipient fermé, la pression du gaz SF6 à une certaine température peut représenter la densité du gaz SF6.Au cours de l'étalonnage sur place, la valeur de pression mesurée doit être convertie en sa valeur de pression correspondante à 20 °C à différentes températures ambiantes pour évaluer les performances du relais de densité SF6.

Paramètres techniques

Plage d'étalonnage: 0 à 1 MPa (pression absolue)

Précision de l'instrument: niveau 0.15

Résolution de l'affichage de la pression: 0,0001mpa

Pression à l'entrée: 0,9 ~ 1 MPa (pression relative)

Environnement de travail: température - 10 ~ 50 °C

Humidité relative: 5 à 90% de HRC

Résolution de l'écran: écran tactile couleur de 800 × 480 (pixels)

Capacité de stockage: 50 groupes

La tension de contact mesurée: DC24V

Dimension globale de l'hôte: 325 mm × 275 mm × 140 mm

Dimension globale de la boîte d'accessoires: 360 mm × 250 mm × 110 mm
