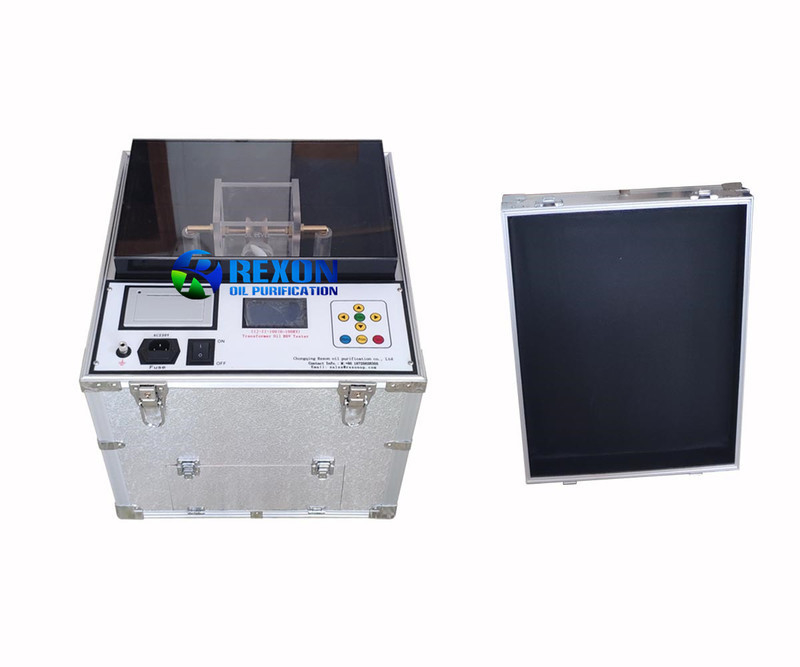

Testeur BDV d'huile isolante automatique portable série IIJ-II

Application du projet

Le testeur d'huile portable et entièrement automatique de la série IIJ-II est utilisé pour tester la résistance diélectrique de l'huile isolante, de 0 à 60 KV, 80 KV et 100 KV BDV.Il est conçu selon les exigences de la méthode d'essai IEC 156 de la résistance moyenne de l'huile d'isolation, qui grâce à une programmation appropriée, a des fonctions de boost automatique, descendre, remuer, afficher et imprimer.la déconnexion HV fonctionnera dans les 10 secondes pour permettre une isolation automatique partielle du système de commandeLa conception portable est plus adaptée à l'utilisation sur le site du projet et pratique à transporter, peut également garder le testeur propre et sûr.

Paramètres techniques

1Énergie électrique: 220 V AC, 50 Hz

2Voltage de sortie: 0 à 100 KV CA

3Capacité: 2,0 KVA

4Taux d'augmentation de la tension d'essai: environ 2 KVA/S

5Vitesse de test sous pression: 3%

6. sensibilité à la décomposition: < 2KV

7. distorsion de la forme d'onde: ≤ 3%

8Temps de rupture: ≤ 10 ms

9- Environnement de travail: température: 0 à 40°C,

humidité:< 85% (humidité relative)

10Environnement de stockage: température: -20 à 60 °C, humidité:< 75% (humidité relative)

11. Altitude de travail: < 1500 m. (Si plus de 1500 m, il peut être personnalisé)

12Cellule d'essai: verre, volume 300 à 500 ml, avec couvercle protecteur et mélangeur.

13- électrodes: acier inoxydable sphérique de 36 mm de diamètre/hémisphérique de 25 mm de rayon, écart de 2,5 mm selon la CEI-156.

14Temps de repos initial de l'échantillon d'huile: 180 secondes

Temps de repos intermédiaire de l'échantillon d'huile: 60 secondes

Temps de séquence de l'échantillon d'huile: 60 secondes

Nombre de tests consécutifs: 6

15. Dimension et poids

Avant emballage: 475 × 485 × 485 mm

Poids net: 45 kg

Après emballage: 490 × 495 × 495 mm

Poids brut: 50 KGS
