Testeur de résistance et de perte diélectrique d'huile isolante

Définition

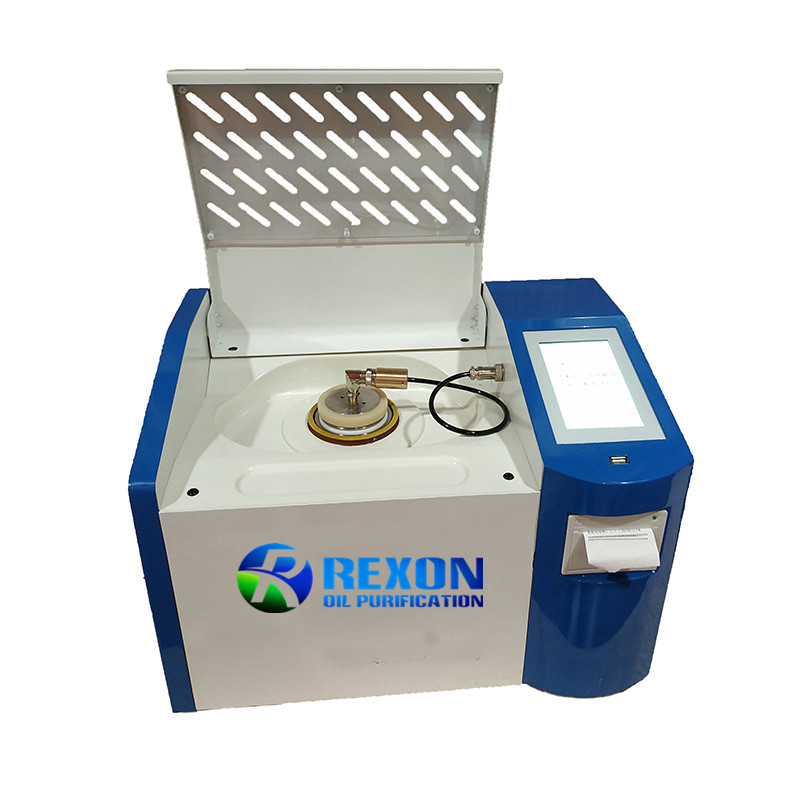

Le testeur de perte diélectrique et de résistivité de l'huile isolante RNJS est conçu et fabriqué sur la base de la norme GB/T5654-2007 duIl est utilisé pour mesurer le facteur de dissipation diélectrique et la résistivité CC de l'huile isolante et d'autres liquides isolants.et intègre la cellule d'essai, régulateur de température, capteur de température, pont d'essai de perte diélectrique, puissance d'essai CA, condensateur standard, compteur de haute résistance, source de haute tension CC et autres composants majeurs.L'instrument adopte une technologie entièrement numérique et toutes les mesures automatiques, est équipé d'un grand écran LCD colcor (800*480) qui, à chaque étape, a incité les Chinois, les résultats des essais peuvent être automatiquement stockés et imprimés en sortie,afin que l'opérateur sans formation professionnelle puisse l'utiliser avec compétence..

Caractéristiques

1. La cellule d'essai utilisée de la structure à trois électrodes conformément à la norme nationale GB/T5654-2007, avec un espacement d'électrodes de 2 mm,peut éliminer les effets de la capacité perdue et des fuites sur les résultats des essais de perte diélectriqueL'appareil est équipé d'un interrupteur solénoïde de drainage d'huile, et nous pouvons vider la cellule d'essai si elle n'est pas retirée et la rincer avec l'échantillon d'essai.
2. L'instrument adopte l'algorithme de contrôle de température PID de chauffage par induction à moyenne fréquence. Cette méthode de chauffage présente les avantages de l'absence de contact entre la cellule d'essai et le corps chauffant,même chauffage, vitesse rapide, contrôle pratique, contrôle strict de la température dans la plage d'erreur de la température prédéfinie.
3Le condensateur standard interne est une capacité de trois électrodes remplies de gaz SF6, et sa perte diélectrique du condensateur et sa capacité électrique sont indépendantes de la température ambiante.humidité et autres effets, de sorte que la précision de l'instrument puisse être assurée même après une utilisation prolongée.
4. l'alimentation de test en courant alternatif en utilisant la conversion AC-DC-AC, éviter efficacement les fluctuations de tension et de fréquence du réseau sur l'effet de précision de mesure des pertes diélectriques.l'instrument peut fonctionner correctement.
5. Fonction de protection parfaite; en cas de surtension, de sur courant ou de court-circuit haute tension, les instruments peuvent rapidement couper la pression et émettre un message d'avertissement.Lorsque la température du capteur est défectueuse ou non connectée, l'instrument émet également un message d'avertissement.
6Il y a un relais limitant la température dans le four de chauffage par induction à moyenne fréquence. Lorsque la température dépasse 120 degrés, l'instrument libère le relais et arrête le chauffage.
7. Plus pratique, le paramètre expérimental est réglé. Plage de réglage de la température 0 120 °C, plage de réglage de la tension CA 500 2000 V, plage de réglage de la tension CC 300 500 V.
8. Utilisation d'un écran LCD grand écran, avec rétroéclairage et affichage clair. Interface conviviale, il vous suffit de suivre le menu chinois, entrez la commande, l'instrument peut être testé automatiquement.Et stocker et imprimer automatiquement les résultats des tests.
9.Une horloge en temps réel intégrée permet d'enregistrer, d'afficher et d'imprimer la date et l'heure de l'essai avec les résultats.
10La mesure de la capacité de la cellule sèche et du facteur de perte diélectrique peut déterminer ses conditions de nettoyage et d'assemblage.Les données d'étalonnage sont enregistrées automatiquement et facilitent le calcul de la permissivité relative et de la résistivité CC.
